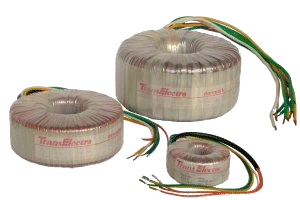

Toroidal Transformer
Standard Program

The standard toroidal transformers are designed according to the following specifications. Specifications: Power: Frequency: Primary: Secondary: Voltage tolerance: Isolation: Temperature rise: Temperature class: Approvals: 15 - 1000 VA 50/60 Hz 230 VAC See table below < 3 % 4 kV RMS 55° A (105°) EN61558-1, UL506

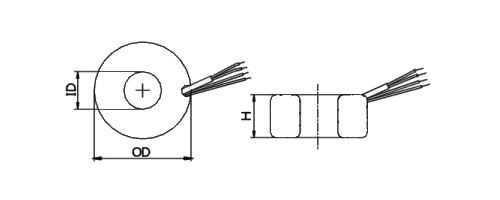

Mounting and Connections: The standard toroidal transformers are supplied with 2 rubber and 1 metal disc for mounting. The lengths of the primary and secondary outlets are 250 mm. Standard Toroidal Transformers 15-1000 VA: 15 VA Type Output [VAC] Ampere [A] P0 [W] OD [mm] ID [mm] H [mm] Weight [kg] 315-112 12 1,25 0,2 60 18 30 0,3 315-124 24 0,63 0,2 60 18 30 0,3 315-206 2 x 6 2 x 1,25 0,2 60 18 30 0,3 315-209 2 x 9 2 x 0,83 0,2 60 18 30 0,3 315-212 2 x 12 2 x 0,63 0,2 60 18 30 0,3 315-215 2 x 15 2 x 0,50 0,2 60 18 30 0,3 315-218 2 x 18 2 x 0,42 0,2 60 18 30 0,3 315-224 2 x 24 2 x 0,31 0,2 60 18 30 0,3 315-2115 2 x 115 2 x 0,07 0,2 60 18 30 0,3 315-1230 230 0,07 0,2 60 18 30 0,3 30 VA Type Output [VAC] Ampere [A] P0 [W] OD [mm] ID [mm] H [mm] Weight [kg] 330-112 12 2,5 0,3 70 28 32 0,5 330-124 24 1,25 0,3 70 28 32 0,5 330-206 2 x 6 2 x 2,5 0,3 70 28 32 0,5 330-209 2 x 9 2 x 1,67 0,3 70 28 32 0,5 330-212 2 x 12 2 x 1,25 0,3 70 28 32 0,5 330-215 2 x 15 2 x 1,00 0,3 70 28 32 0,5 330-218 2 x 18 2 x 0,83 0,3 70 28 32 0,5 330-224 2 x 24 2 x 0,63 0,3 70 28 32 0,5 330-2115 2 x 115 0,13 0,3 70 28 32 0,5 330-1230 230 0,13 0,3 70 28 32 0,5 50 VA Type Output [VAC] Ampere [A] P0 [W] OD [mm] ID [mm] H [mm] Weight [kg] 350-112 12 4,17 0,5 80 29 34 0,7 350-124 24 2,08 0,5 80 29 34 0,7 350-206 2 x 6 2 x 4,17 0,5 80 29 34 0,7 350-209 2 x 9 2 x 2,78 0,5 80 29 34 0,7 350-212 2 x 12 2 x 2,08 0,5 80 29 34 0,7 350-215 2 x 15 2 x 1,67 0,5 80 29 34 0,7 350-218 2 x 18 2 x 1,39 0,5 80 29 34 0,7 350-224 2 x 24 2 x 1,04 0,5 80 29 34 0,7 350-2115 2 x 115 2 x 0,22 0,5 80 29 34 0,7 350-1230 230 0,22 0,5 80 29 34 0,7 80 VA Type Output [VAC] Ampere [A] P0 [W] OD [mm] ID [mm] H [mm] Weight [kg] 380-112 12 6,67 0,5 94 34 36 0,9 380-124 24 3,33 0,5 94 34 36 0,9 380-206 2 x 6 2 x 6,67 0,5 94 34 36 0,9 380-209 2 x 9 2 x 4,44 0,5 94 34 36 0,9 380-212 2 x 12 2 x 3,33 0,5 94 34 36 0,9 380-215 2 x 15 2 x 2,67 0,5 94 34 36 0,9 380-218 2 x 18 2 x 2,22 0,5 94 34 36 0,9 380-224 2 x 24 2 x 1,67 0,5 94 34 36 0,9 380-2115 2 x 115 2 x 0,35 0,5 94 34 36 0,9 380-1230 230 0,35 0,5 94 34 36 0,9 120 VA Type Output [VAC] Ampere [A] P0 [W] OD [mm] ID [mm] H [mm] Weight [kg] 3120-112 12 10 0,8 94 34 47 1,2 3120-124 24 5 0,8 94 34 47 1,2 3120-206 2 x 6 2 x 10,00 0,8 94 34 47 1,2 3120-209 2 x 9 2 x 6,67 0,8 94 34 47 1,2 3120-212 2 x 12 2 x 5,00 0,8 94 34 47 1,2 3120-215 2 x 15 2 x 4,00 0,8 94 34 47 1,2 3120-218 2 x 18 2 x 3,33 0,8 94 34 47 1,2 3120-224 2 x 24 2 x 2,50 0,8 94 34 47 1,2 3120-2115 2 x 115 2 x 0,52 0,8 94 34 47 1,2 3120-1230 230 0,52 0,8 94 34 47 1,2 160 VA Type Output [VAC] Ampere [A] P0 [W] OD [mm] ID [mm] H [mm] Weight [kg] 3160-124 24 6,67 1 111 38 41 1,6 3160-209 2 x 9 2 x 8,89 1 111 38 41 1,6 3160-212 2 x 12 2 x 6,67 1 111 38 41 1,6 3160-215 2 x 15 2 x 5,33 1 111 38 41 1,6 3160-218 2 x 18 2 x 4,44 1 111 38 41 1,6 3160-224 2 x 24 2 x 3,33 1 111 38 41 1,6 3160-2115 2 x 115 2 x 0,70 1 111 38 41 1,6 3160-1230 230 0,7 1 111 38 41 1,6 225 VA Type Output [VAC] Ampere [A] P0 [W] OD [mm] ID [mm] H [mm] Weight [kg] 3225-124 24 9,38 1,4 113 35 50 2 3225-209 2 x 9 2 x 12,50 1,4 113 35 50 2 3225-212 2 x 12 2 x 9,38 1,4 113 35 50 2 3225-215 2 x 15 2 x 7,5 1,4 113 35 50 2 3225-218 2 x 18 2 x 6,25 1,4 113 35 50 2 3225-224 2 x 24 2 x 4,69 1,4 113 35 50 2 3225-2115 2 x 115 2 x 0,98 1,4 113 35 50 2 3225-1230 230 0,98 1,4 113 35 50 2 300 VA Type Output [VAC] Ampere [A] P0 [W] OD [mm] ID [mm] H [mm] Weight [kg] 3300-124 24 12,5 2 112 37 60 2,6 3300-209 2 x 9 2 x 16,67 2 112 37 60 2,6 3300-212 2 x 12 2 x 12,50 2 112 37 60 2,6 3300-215 2 x 15 2 x 10,00 2 112 37 60 2,6 3300-218 2 x 18 2 x 8,33 2 112 37 60 2,6 3300-224 2 x 24 2 x 6,25 2 112 37 60 2,6 3300-2115 2 x 115 2 x 1,30 2 112 37 60 2,6 3300-1230 230 1,3 2 112 37 60 2,6 500 VA Type Output [VAC] Ampere [A] P0 [W] OD [mm] ID [mm] H [mm] Weight [kg] 3500-124 24 20,83 3,5 138 39 70 4,3 3500-212 2 x 12 2 x 20,83 3,5 138 39 70 4,3 3500-215 2 x 15 2 x 16,67 3,5 138 39 70 4,3 3500-218 2 x 18 2 x 13,89 3,5 138 39 70 4,3 3500-224 2 x 24 2 x 10,42 3,5 138 39 70 4,3 3500-2115 2 x 115 2 x 2,17 3,5 138 39 70 4,3 3500-1230 230 2,17 3,5 138 39 70 4,3 630 VA Type Output [VAC] Ampere [A] P0 [W] OD [mm] ID [mm] H [mm] Weight [kg] 3630-124 24 26,25 4,2 138 39 80 5,2 3630-212 2 x 12 2 x 26,25 4,2 138 39 80 5,2 3630-215 2 x 15 2 x 21,00 4,2 138 39 80 5,2 3630-218 2 x 18 2 x 17,50 4,2 138 39 80 5,2 3630-224 2 x 24 2 x 13,13 4,2 138 39 80 5,2 3630-2115 2 x 115 2 x 2,74 4,2 138 39 80 5,2 3630-1230 230 2,74 4,2 138 39 80 5,2 800 VA Type Output [VAC] Ampere [A] P0 [W] OD [mm] ID [mm] H [mm] Weight [kg] 3800-224 2 x 24 2 x 16,67 5 163 50 70 6,4 3800-2115 2 x 115 2 x 3,48 5 163 50 70 6,4 3800-1230 230 3,48 5 163 50 70 6,4 1000 VA Type Output [VAC] Ampere [A] P0 [W] OD [mm] ID [mm] H [mm] Weight [kg] 31000-224 2 x 24 2 x 20,83 6,2 163 50 80 7,7 31000-2115 2 x 115 2 x 4,35 6,2 163 50 80 7,7 31000-1230 230 4,35 6,2 163 50 80 7,7 With reservation for misprint and change of specifications with out warning.
